Usinage photochimique



L'Usinage chimique est une technologie qui permet d’obtenir des pièces découpées et/ou gravées, très précises et sans bavure, dans du métal. La découpe photochimique présente des avantages considérables comparé aux autres technologies présentes sur les marchés telles que la découpe mécanique, l’étampage, l’électroérosion à fil ou la découpe laser.





Découpe photochimique



DSC_0165



Gravure et découpe photochimique

 DSC_0007_1





Avantages:

Pratiquement tous les métaux peuvent être usinés.
Aucune bavure
Haute précision
Aucune atteinte aux propriétés chimiques et physiques du métal
Géométrie de forme illimitée
Le procédé peut être utilisé pour des feuilles de métal allant de 0.01mm à 2mm
Réalisation de pièces en vrac (sans attache)
Réalisation de l'outillage rapide et peu coûteux
Délais de livraison de 3-4 semaines pour des prototypes ou des nouvelles commandes; possibilité de délais sous huitaine en cas d'urgence

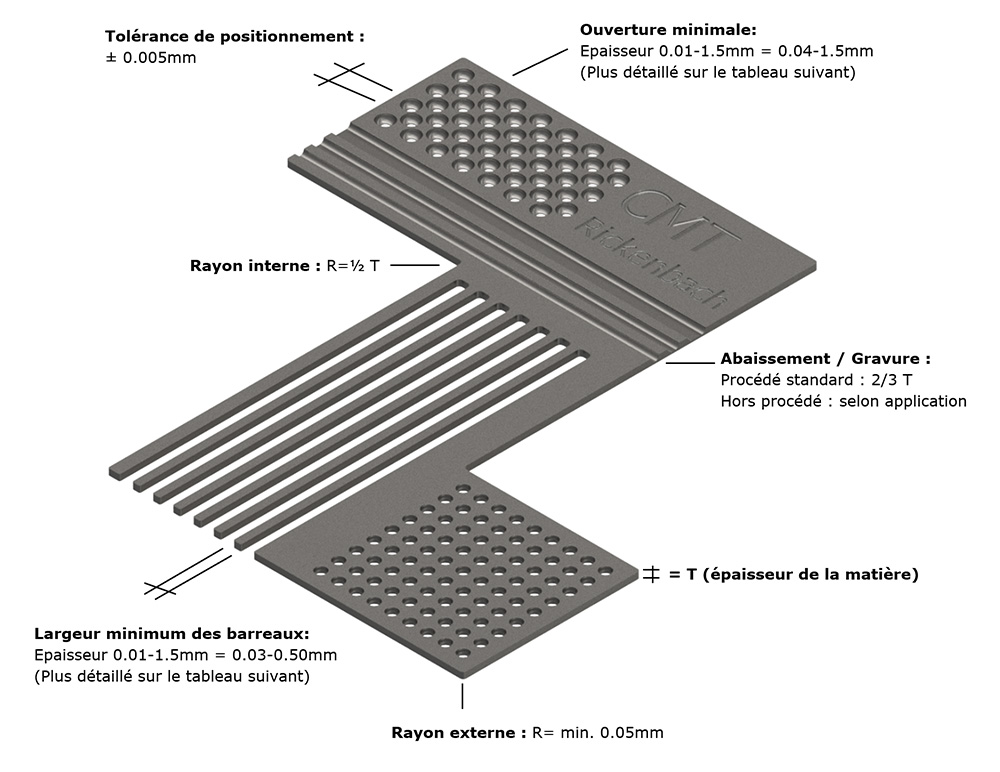

Détails techniques:

Epaisseur de la matière:
0.01 mm - 2 mm
Tolérance: dépendante de l'épaisseur de la matière, en général:
+/- 10 - 20% de l'épaisseur de la matière
Plus petite ouverture:
≥ 0.1 mm  ⇒ ∅ = 1 - 1.5 l'épaisseur
≤ 0.1 mm  ⇒ ∅ = 0.8-1.5 l'épaisseur
Rayon intérieur min: 50% de l'épaisseur de la matière
Rayon extérieur: angle droit



Procédé d'usinage photochimique:

réalisations usinage photochimique

Un aperçu des pièces réalisables avec nos compétences....
